什么是多层PCB

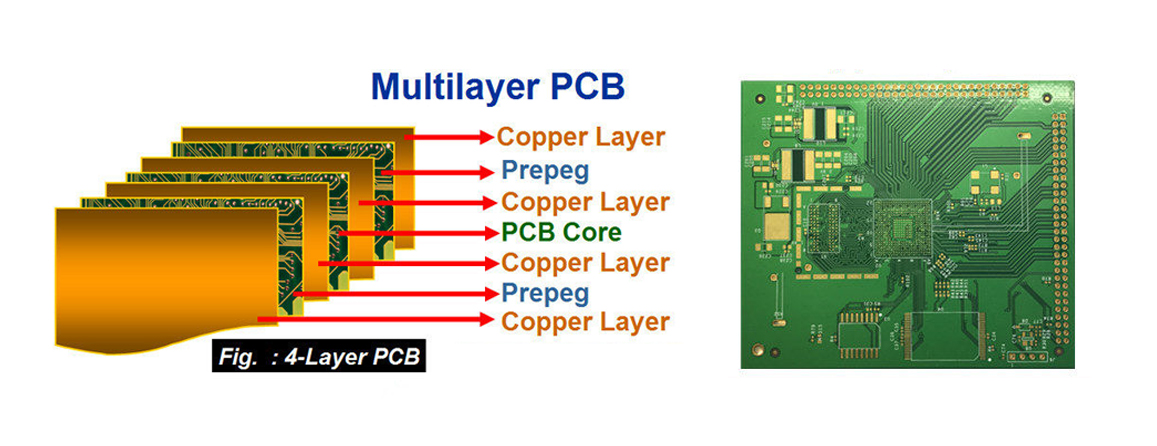

多层PCB（多层印刷电路板）是由两层以上导电层组成的印刷电路板,这些导电层由绝缘材料(称为电介质或预浸料)隔开，并在整个结构中交替排列。多层PCB可以包含三层、四层、六层，甚至十层或更多层复杂的结构。这种设计使电路板能够在有限的空间内实现更高的功能密度和复杂性。
凌航达您的多层PCB板和组装制造商
我们的多层 PCB 板解决方案经过精心设计，适用于高速和紧凑的设计应用，例如电信、医疗设备和消费电子产品。这确保了我们的多层 PCB 板设计始终提供最佳性能，无论您的项目的复杂性或规模如何。
此外，我们还以以下主要优势而自豪：
为什么选择凌航达来满足您的多层 PCB 需求？
作为多层 PCB 制造商，我们拥有丰富的经验，这意味着我们可以提供具有卓越热管理、最小电磁干扰和增强高速电路可靠性的多层 PCB 板。
与凌航达合作，了解为何无数客户信赖我们，将他们的多层 PCB 板和多层 PCB 组装需求交给我们。从最初的咨询到最终的产品交付，我们始终致力于每一步都追求卓越。立即联系我们，探讨您的项目，让我们向您展示为什么我们是值得信赖的高品质和创新型多层 PCB 制造商。
Technical Capabilities
Offering
Finished board thickness (thinnest – thickest)
Minimum Hole Diameter
Minimum line width/spacing
Maximum board size
Impedance control
Surface treatment process
Processing materials
1-48 layers
0.008″ ~ 0.24″
6mil (0.15mm)
3-4 mil (0.076-0.10mm)
Single and double layer 22″x 43″ (550 x 1100mm) Multilayer 22″x 25″ (550mm x 640mm)
± 10%
oxidation resistant OSP, tin spraying
FR4 (Sangyi, KB, International), high TG (TG150, TG170)
